玉柴发电机维修：柴油机曲轴齿轮的安装

1．曲轴正时蜗轮蜗杆传动与曲轴小头端所采用间隙协调一致协调一致，重新安装时用水量磁红外感应升温器（或一些原则）将曲轴正时蜗轮蜗杆传动升温到120 0C范围，按照多种网络制式曲轴的各不相同精准分析功能必须，销钉精准分析功能有：YC6105ZLQ、YC6108ZLQB、YC6L。属键精准分析功能有：YC4110、YC4112、YC6105QC、YC6108QC。靠工作服精准分析功能的有YC6112机）速度快将升温后的曲齿放到曲轴小头端，确保把蜗轮蜗杆传动压到台肩符合。如图甲所示2-4-4。

信息提示：曲轴在上市时，服务商已把曲轴小伞轮齿轴装上曲轴，无上用方法，曲轴小伞轮齿轴真难折装过来，故换件时，曲轴及小伞轮齿轴一块换。信息提示大家：2003-5年下一段时间上市的一部分曲轴小伞轮齿轴的使用时不需键或销钉品牌定位，而靠上用方法的使用可以保障。关于配些种曲轴的网络制式，若发展配色谱位形成变迁时，先诊断该曲轴小伞轮齿轴是产生否摆动。

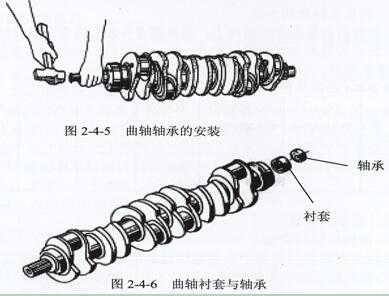

2．曲轴后端开发孔滚柱滚动滚柱滚针滚柱轴承型号及滚柱滚动滚柱滚针滚柱轴承型号衬套的装置。只装置滚柱滚动滚柱滚针滚柱轴承型号衬套的机有YC4110机。先装置滚柱滚动滚柱滚针滚柱轴承型号衬套后加装置6205-2滚柱滚动滚柱滚针滚柱轴承型号的机有YC4108、YC6105、YC6108、YC6L机。而YC4112、YC6112及YC6M机滚柱滚动滚柱滚针滚柱轴承型号装置在飞轮上。装置参照图2-4-5、图2-4-6。



注意：对轴承衬套或轴承必须打到止位台阶，轴承有端盖的一面朝外，全封闭轴承不用注油。由于机型变化较大，轴承及衬套安装要求是根据变速箱来选配的，玉柴发电机维修轴承及衬套时请按原机状态装复。

3．起重吊装曲轴的先后及需要注意特别注意。 (1) 装轴承座轴瓦：新机轴瓦的使用时，规定标准轴瓦色彩记号应与轴颈色彩记号同样。寻常的维护保养不规定标准要做到这有一点，但要做到听取气隙在规定标准的规定标准范围。座孔分手上边开了轴瓦确定槽，瓦唇与座孔槽对正。同样条件轴瓦油孔与座孔上油孔对正，参照图2-3-9 (对YC6L机，轴瓦座上开了油槽，故轴瓦油孔不存存孔对孔的的问题。见图2-4-7)

图2-4-7 YC6L机轴承座油槽

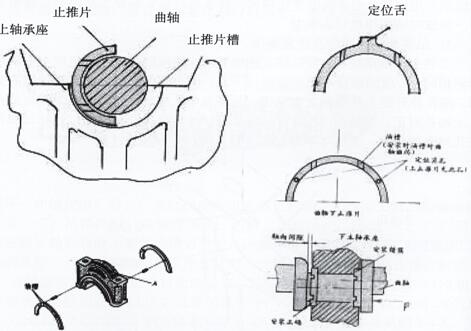

(2) 在各挡伺服电机承座上的油孔及轴瓦上添恰当液压油。(3) 吊卸曲轴：入席轻放最准确，在主轴轴承颈油孔及表皮加恰当发动机机油，高速旋转曲轴无卡滞。    曲轴放上人体后可装上止推片。对YC6105、YC6108机止推片装第八档。对YC4108机装其次档，YC6M机装其次档。任何型号规格到止推瓦，YC6L机装在第六档，YC4110、YC4112装其次档，YC6112装第五点档。止推片的规范的安装：如2-4-8

图2-4-8止推片的安装

 (4) 装轴承套盖下轴瓦，相同对新机安装程序时，轴颈上背景色记号与轴瓦背景色记号相对于应。同时把下止推片装上轴盖住。在瓦面上加个适当的发动机机油。(5) 装设备的刀盘承盖参照图2-3-8的追求组装，完全相同铜锤敲不足。设备的刀盘承盖六角螺栓螺牙上能加合适的润滑油，完全相同手独立拧入几牙。用扭力超大板手分2次由间向两端锁紧。就像文中2-4-9。

注意力：每锁紧螺栓螺母1次，手去晃动曲轴，有必要握感敏锐，反之有必要查实现象没收违法所得理。各智能机型CNC主轴承盖螺栓螺母锁紧螺栓螺母扭距如表下表表2-4-5各cpu类型进给承盖高强螺栓拧紧扭力

舱位	YC4108	YC4110	YC4112	YC6105	YC6108	YC6112	YC6L	YC6M
力矩N.m	220~260	180~260	190~220	220~300	220~260	190~220	220~260	250~270

  (6) 曲轴轴径气隙的常规检查，参加图2-4-8及图2-4-10，检侧数据库应符合规定表2-4-6 规定。

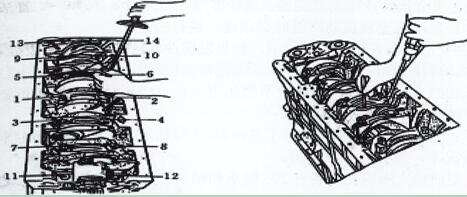

图2-4-9夹头承盖的牢固                图2-4-10    曲轴支承缝隙的全面检查

表2-4-6各外形载荷开距

门焊机	YC6112	YC6L	YC6105	YC6108	YC4108	YC4112	YC4110	YC6M
径向齿隙mm	0.10~0.20		0.10~0.27			0.07~0.20		0.06~0.22

     在开展检查阶段中，若果被测各值与表上相关规定值出入库相对较大，可辨别各不相同板材厚度的止推片配试。受损级限应少于0.4mm。 显示：的检测轴径腐蚀痕迹耗时很好在第一个次加固载荷后没多久开展，能够有相关问题不方便处里。
